该产品是针对钢纤维而研制的替代产品，与钢纤维相比具有易分散、易施工，对拌合设备无损伤等特点。聚合物粗纤维是以聚丙烯为原材料，通过特殊的并联拉丝和绞联成型工艺及表面处理后加工而成，具有断裂强度高、在混凝土中分散性好、握裹力强的优点，可替代钢纤维用于水泥混凝土的抗裂增强。

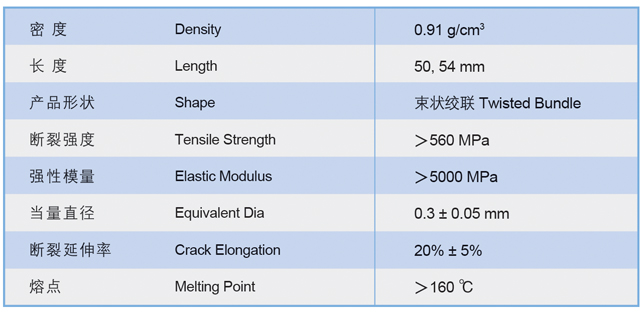

使用说明
◆ 掺量：建议每立方米混凝土中掺量不低于 2.7kg （体积比 0.3% ），掺加 5.4kg （体积比 0.6% ）粗纤维时与掺加 47kg/m 3 钢纤维的体积掺量相同。
◆ 长度选择：一般抗裂增强时 50mm ；避免使用大于 50mm 的规格。
◆ 配比设计： 一般情况下，不必改变混凝土的等级配比参数。考虑到混凝土的抗龟裂性能要求，可按体积比例的 1：1与聚丙烯网状纤维配合使用（每方混凝土中掺 0.9kg 网状纤维）
◆ 搅拌机选择： 选用双轴卧式强制搅拌机。
◆ 投料搅拌过程： 先投入碎石，然后投入纤维，再投入砂子搅拌2 分钟，使纤维充分打开，然后投入水泥和水按常规工艺搅拌均匀即可。也可按常规工艺投入顺序施工，但拌合搅拌时间应不少于 4 分钟，适当延长振捣时间，以使纤 维充分混合。
◆ 成型养护过程： 无特殊要求，可酌情延长振实时间 30 秒左右，抹面时应待混凝土表面稍微钝化后再进行，以免带出纤维，养护仍应按普通混凝土的要求进行
◆ 包装： 常规包装粗纤维 1.0kg 一包， 可与聚丙烯网状纤维混合包装，也可根据用户要求包装。
经济性
同钢纤维相比，塑料粗纤维具有耐腐蚀、不易产生磨损、同体积掺量价格降低 50% 的优点。
